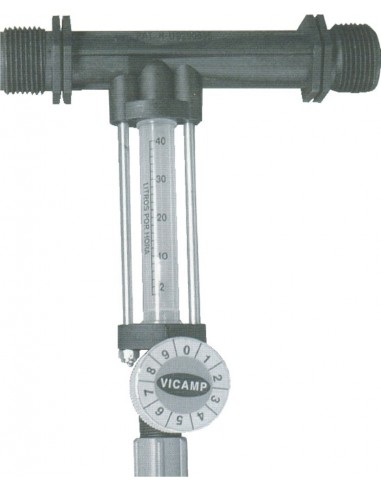

ΕΓΧΥΤΗΣ ΤΥΠΟΥ VENTURI ΜΕ ΑΠΛΗ & ΡΥΘΜΙΖΟΜΕΝΗ ΑΝΑΡΡΟΦΗΣΗ

Εγκατάσταση εγχυτή Venturi

Απευθείας στον κεντρικό αγωγό

Εφαρμόζεται όταν η διαφορά πίεσης ΔΡ> 20% και η παροχή του κεντρικού αγωγού είναι η ελάχιστη απαιτούμενη που μπορεί να περάσει από τον εγχυτή .
Το μέγεθος του εγχυτή πρέπει να είναι το ίδιο ή παραπλήσιο του μεγέθους του αγωγού που τοποθετείται . Βάνες και μανόμετρα τοποθετούνται εκατέρωθεν του εγχυτή προκαλώντας την επιθυμητή διαφορά πίεσης . Η παροχή αναρρόφησης του εγχυτή εξαρτάται από τις τιμές των πιέσεων εισόδου και εξόδου καθώς και από το μέγεθός του .

Παράλληλη σύνδεση (by-pass)

Εφαρμόζεται όταν η διαφορά πίεσης ΔΡ> 20% και η παροχή του κεντρικού αγωγού είναι μεγαλύτερη από την προβλεπόμενη του εγχυτή στην χαμηλότερη πίεση .
Στην περίπτωση αυτή πρέπει να γίνει μία παρακαμπτήρια σύνδεση (by-pass) του εγχυτή τοποθετώντας μια βάνα θυρίδας στον κεντρικό αγωγό . Στραγγαλίζοντας την βάνα θυρίδας προκαλείται αύξηση της πίεσης στην γραμμή του εγχυτή επιτρέποντας την σωστή λειτουργία του . Βάνες και μανόμετρα τοποθετούνται εκατέρωθεν του εγχυτή προκαλώντας την επιθυμητή διαφορά πίεσης . Ελάχιστη απόσταση L = 60cm.Η παροχή αναρρόφησης του εγχυτή εξαρτάται από τις τιμές των πιέσεων εισόδου και εξόδου καθώς και από το μέγεθός του .

Είναι απαραίτητο να γίνει χρήση φίλτρου σίτας ή δίσκων μετά τον εγχυτή "Venturi" ΤΗΝ ΓΙΑ
κατακράτηση σωματιδίων που τυχόν μπορεί ΝΑ εμπεριέχονται ΣΤΟ ΔΙΑΛΥΜΑ κατά ΤΗΝ διάρκεια Της
Αναρρόφησης.
